HOW TO USE A COAXIAL CABLE

Come già visto nei precedenti capitoli le caratteristiche elettriche di un cavo coassiale dipendono fortemente dalla struttura geometrica delle parti interne. Di conseguenza è indispensabile che queste non vengano alterate durante la manipolazione e la messa in posa. Un cavo coassiale schiacciato, tirato in modo improprio o con curvature eccessive, sicuramente non funzionerà più correttamente. Quel che è peggio è che il difetto è incontrollabile e comunque è riscontrabile solo a cablaggio terminato. Questo comporta inevitabilmente il rifacimento del lavoro con perdite di tempo e denaro. Nella maggiore parte dei casi, il luogo in cui si opera non è propriamente confortevole es. tetti, soffitte basse, sopra a scale ecc. e può capitare che si calpesti il cavo o si formino nodi. In questo caso è consigliabile non utilizzare il cavo (che può essere recuperato nella parte sana per fare brevi tratte o patch cord (cavetti di cablaggio TV–presa). Illustreremo in questa sezione come utilizzare al meglio il cavo coassiale in modo che mantenga inalterate le caratteristiche dichiarate, garantendo una distribuzione perfetta del segnale.



CONFEZIONE
I cavi coassiali M&P sono confezionati in modo da poter essere svolti nel modo più corretto. Da evitare assolutamente di svolgere il cavo coassiale dall’interno della matassa, in questo modo si forma una spirale che può creare danni al nastro interno e nel peggiore dei casi formare nodi con danni consistenti all’impedenza. Consigliamo vivamente di utilizzare appositi svolgicavo, come il nostro ARIANNA o similari, per evitare la formazione di nodi e schiacciature.



cavo_1





La procedura più corretta è quella di inserire la matassa nello svolgicavo (ad esempio il nostro “ARIANNA”).
Ciò faciliterà di molto lo svolgimento corretto ed agevole del cavo coassiale (anche in mancanza di collaboratori).



  cavo_2

In assenza dello svolgicavo, è consigliabile infilare entrambi gli avambracci all’interno della matassa, e roteare la stessa allo scopo di far depositare a terra una quantità sufficiente di cavo. L’operazione risulterà più agevole in presenza di un collaboratore.



cavo_3





In caso di cavo in bobina, utilizzare il cavalletto.



  cavo_4

Evitare assolutamente di appoggiare la bobina in modo orizzontale a terra, sfilando il cavo a spirale e ruotandolo dell’esterno.



cavo_5





freccia



  cavo_6

I NODI CAUSATI DAL CAVO SVOLTO A SPIRALE, SONO SEMPRE DA EVITARE!!!



GRAFICO Impedenza - PRIMA DEI NODI

grafico impedenza


GRAFICO Impedenza - DOPO I NODI

grafico impedenza



Attenuazione oroginaria.       Attenuazione cavo danneggiato da noi.

tabella

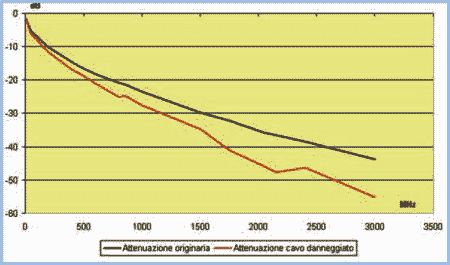

VARIAZIONE DELLE ATTENUAZIONI

variazione delle attenuazioni


PASSAGGIO IN CANALETTA
L’inserimento nelle canalette interne (corrugato), è senza alcun dubbio l’evento più stressante per il cavo coassiale. (e per l’installatore). Infatti questo viene tirato con una forza che in alcuni casi può essere di diversi Kg. (vedi capitolo “sostituzione di un vecchio cavo). Tutti i materiali sottoposti ad una trazione, tendono ad allungarsi con conseguente assottigliamento. Se questo accade al cavo coassiale, specialmente al conduttore o al dielettrico, attenuazione ed impedenza subiranno inevitabilmente variazioni negative. Il miglior modo per “tirare” un cavo coassiale dentro un corrugato, è agganciarlo alla sonda o al cavo coassiale preesistente, tramite conduttore centrale, nastro e treccia uniti saldamente tra loro e nastrati diligentemente.





NO

tabella




OK

variazione delle attenuazioni



Con questo metodo, la forza da esercitare deve però essere inferiore, in quanto non si usufruisce della robustezza aggiuntiva della guaina, la cui resistenza meccanica, nei cavi coassiale M&P, è particolarmente curata.

Inoltre, scegliendo i cavi coassiali della serie Elite di M&P, in virtù della robustissima treccia con struttura a 24 SPOLE, (con un 50% in più di incroci), si ha un’ulteriore garanzia di tenuta meccanica eccezionale.

Per verificare il risultato finale dei nostri progetti, non ci siamo accontentati solo dei test di laboratorio, ma abbiamo voluto misurare la risposta elettrica del cavo coassiale dopo averlo stressato esattamente come accade in un cantiere, dove la forza di trazione fatta con strattonamenti, non è certamente costante come quella di una macchina calibrata da laboratorio. Il risultato ha messo definitivamente il sigillo di qualità al nostro impegno e filosofia aziendale.



TEST TRAZIONE DEL CAVO



trazione cavo



trazione cavo



Le proprietà meccaniche della lega alluminio-magnesio fanno si che il cavo coassiale non subisca allungamenti fino al punto di rottura stesso.



Cavo coassiale 5mm in alluminio/magnesio - test 20 Kg

grafico Cavo 5mm in alluminio/magnesio - test 20 Kg



Cavo coassiale 5mm in rame stagnato - test 20 Kg

grafico Cavo 5mm in rame stagnato - test 20 Kg



Le caratteristiche elettriche del cavo coassiale in alluminio-magnesio restano invariate fino allo strappo del cavo. Con i cavi coassiali in rame stagnato il degrado è progressivo e l’alterazione meccanica che il cavo subisce, va a compromettere le caratteristiche elettriche originarie.

grafico



Test trazione del solo conduttore interno: a soli 13 Kg il conduttore si allunga di circa 15cm. Aa questo punto anche se il cavo non si è strappato tutti i parametri elettrici sono saltati.

test trazione

Montiamo nei nostri cavi coassiali Elite rame particolarmente tenero, (ben ricotto). La sua morbidezza è compensata dalla durezza della treccia. La morbidezza del conduttore interno non prende il sopravvento sul dielettrico in caso di curve strette nelle canaline.

Con il CCS (acciaio ramato) avviene esattamente il contrario. Un conduttore da 0.81 mm in CCS può sostenere trazioni fino a 19 Kg senza strappi o allungamenti. Tuttavia anche se fisicamente il cavo coassiale è perfettamente integro, i dati elettrici sono fuori norma. Inoltre per lo stesso principio, un angolo di 90° su un cavo in ccs compromette definitivamente il suo funzionamento.




Impedenza originaria cavo 5 mm in CCS

grafico



Impedenza dopo tiraggio con 20 Kg
(treccia, nastro e conduttore centrale legati fra loro)

grafico

(La linea viola indica la tolleranza di 75 Ohm ± 3 Ohm.
Notare come sia stata già pesantemente compromessa.)



cavo piegato

Curva cavo coassiale a 90°



grafico

Impedenza dopo piegatura a 90°



Nel caso di posa a vista del cavo coassiale, utilizzare fascette o passacavo appropriati. Sono da evitare gli “sparapunte” in quanto si formano nel cavo delle strozzature ad anello, con conseguenze disastrose per l’SRL.
Negli angoli di muro, o sopra le porte o infissi, evitare di fare angoli stretti: anche in questo caso è necessario rispettare il raggio minimo di curvatura dichiarato nel nostro catalogo o scheda tecnica. Nelle canalette esterne, non si ha lo svantaggio di dover tirare il cavo coassiale, ma tuttavia è necessario nelle curve avere determinate accortezze evitando angoli a 90 gradi.

angoli muro


INTESTAZIONE DEL CAVO

Anche questa operazione deve essere eseguita a regola d’arte, poiché è un punto critico dove si possono formare perdite, disadattamenti o interferenze.
cavo



cavi



Nel nostro laboratorio abbiamo effettuato tutte le prove secondo le normativa CE, per la misura dell’efficienza di schermatura dei cavi. Successivamente abbiamo voluto verificare il comportamento dei connettori nello stesso ambito. Ebbene, in presenza di un connettore di medio/bassa qualità, l’efficienza di schermatura scende da 100 dB fino a 70 dB, vale a dire che in quel punto l’impianto rimane esposto alle interferenze esterne. Un buon connettore invece può garantire anche oltre 100 dB di efficienza di schermatura (PPC). Chiaramente è indispensabile che questo sia montato correttamente e ben stretto nel punto di raccordo. Un buon connettore inoltre protegge la connessione dall’umidità e dall’ossido. Nel mercato sono disponibili diversi modelli di connettori. Vista la poca incidenza che questi hanno nel costo totale dell’impianto, consigliamo di utilizzare connettori a compressione di eccellente qualità come i PPC.



In questo modo è possibile anche effettuare delle giunte senza compromettere alcun parametro elettrico.

  giunte



ATTENUAZIONE DI SCHERMATURA e IMPEDENZA DI TRASFERIMENTO DEL DIGISAT 5 ELITE CON VARIE TIPOLOGIE DI CONNETTORI.



MISURE CON CONNETTORE DA LABORATORIO


attenuazione schermatura

Come si può vedere la norma è più restrittiva alle basse frequenze
dove i disturbi impulsivi sono più dannosi.



Si evince chiaramente l’elevata stabilità e costanza di questo cavo su tutte le frequenze. Le righe colorate indicano i limiti imposti dalla normativa EN 50117.

impedenza trasferimento


MISURE CON CONNETTORE A COMPRESSIONE PPC


attenuazione schermatura

I valori peggiorano pur rimanendo perfettamente
entro i parametri stabiliti dalla normativa.





impedenza trasferimento


MISURE CON CONNETTORE “F” A VITE


attenuazione schermatura

Come si può vedere la norma è più restrittiva alle basse frequenze
dove i disturbi impulsivi sono più dannosi.





impedenza trasferimento



LA PRESA UTENTE
E’ l’ultimo elemento dell’impianto di distribuzione, ed in genere è il punto in cui il cavo subisce delle torsioni inappropriate, con curvature a volte di 90°. Le probabilità che nella curva di attenuazione si formino dei “Notch” negativi è alta. Nei nuovi impianti fortunatamente le scatole ad incasso sono più grandi e questo facilita il lavoro degli antennisti, consentendo di poter adattare il cavo con una curva più consona alla sua struttura.
Per quanto riguarda gli impianti datati, si raccomanda di fare la massima attenzione affinché il cavo non faccia pieghe eccessivamente strette o venga schiacciato all’interno della presa. Allo scopo i cavi coassiali più caldamente consigliati sono quelli da 5 mm.

PRESA UTENTE

As already seen in the previous chapters, the electrical characteristics of a coaxial cable depend heavily on the geometrical structure of the internal parts. Consequently, it is imperative that they are not tampered with during handling and laying. A crushed, improperly pulled or over-curved cable will surely not work properly. What's worse is that the defect is uncontrollable and in any case it can only be found when wiring is completed. This inevitably involves the reworking of work with time and money loss. In most cases, the place where you work is not really comfortable eg. roofs, low ceilings, above stairs etc. and it may happen that you walk on the cable or form nodes. In this case, it is advisable not to use the cable (which can be recovered in the healthy part for short strips or patch cables.) In this section we will illustrate how to best use the coax cable to keep the cable unaltered declared characteristics, ensuring a perfect distribution of the signal.



PACKAGE
M&P cables are packed so that they can be unwind in the most correct way. Avoid carrying the cable from the inside of the sleeve forming a spiral that can cause damage to the inner tape and in the worst case, form nodes with impedance damage. We strongly recommend using cable unwinder such as our ARIANNA or similar, to avoid knots and crushing.



cavo_1





The most correct procedure is to insert the coil in the unwinder (for example our "ARIANNA").
This will greatly facilitate the smooth and easy running of the cable (even in absence of collaborators).



  cavo_2

In absence of the unwinder, it is suggest to insert both forearms inside the sleeve and rotate it in order to deposit a sufficient amount of cable on the ground. The operation will be easier with the presence of a collaborator.





cavo_3





In case of cable in reels, use the tripod.



  cavo_4

Absolutely avoid to leave it on the ground in horizontal position.



cavo_5





freccia



  cavo_6

ALWAYS AVOID KNOTS CAUSED BY CABLE HELD IN SPIRAL!



Impedence - before knots

grafico impedenza


Impedence - after knots

grafico impedenza



Original Attenuation                 Attenuation after damages

tabella




Attenuations variation

variazione delle attenuazioni


CHANNEL PASSAGE
The insertion into the inner channels (corrugated) is undoubtedly the most stressful event for the cable (and for the installer). In fact it is pulled with a force that in some cases can be of several Kgs. All materials subjected to traction tend to lengthen with subsequent thinning. If this happens to the cable, especially to the conductor or dielectric, attenuation and impedance will inevitably suffer negative variations. The best way to "pull" a cable inside a corrugate is to hook it to the pre-existing probe or cable, using the central conductor, foil and braid that are firmly joined together and taped diligently.





NO

tabella




OK

variazione delle attenuazioni



With this method, the force to be exerted must be lower because it does not take advantage of the additional strength of the sheath, whose mechanical strength in the M&P cables is particularly cured.

Additionally, by choosing M&P Elite series cables, thanks to the robust braid with 24 spool structure (with a 50% more cross-over), there is a further guarantee of exceptional mechanical seal.

To test the fianl result of our projects, we were not satisfied with only laboratory tests, but we wanted to measure the electrical response of the cable after having stressed it exactly as it is at a construction site, where the traction force made with struting is certainly not constant as that of a laboratory calibrated machine. The result has definitely put the quality seal on our commitment and business philosophy.





CABLE TRACTION TEST

trazione cavo



trazione cavo



The mechanical properties of the aluminum-magnesium allow the cable to not suffer any stretching to the breaking point

5mm cable in alumnium-magnesium - test 20 Kg

grafico Cavo 5mm in alluminio/magnesio - test 20 Kg



5mm cable in tinned copper - test 20 Kg

grafico Cavo 5mm in rame stagnato - test 20 Kg



grafico





test trazione

We assemble in our Elite cables particularly soft and well replenished copper . Its softness is compensated by the hardness of the braid. The softness of the inner conductor does not overwhelm the dielectric in case of narrow curves in the ducts.

With CCS (copper-plated steel) works exactly the opposite . A 0.81 mm CCS conductor can support traction up to 19 Kg without tearing or stretching. However, even if the cable is completely intact, electrical data is out of norm. Also for the same principle, a 90 ° angle on a ccs cable definitely compromises its functions.




 Original impedence 5mm cable in CCS

grafico



Impedence after 20 Kg of pulling (braid, tape and central conductor tied)

grafico

The purple line indicates the tolerance of 75 ohms ± 3 ohms.
Notice how it has been heavily compromised



cavo piegato

A 90° bend



grafico

Impedence after a bending of 90 °



angoli muro




SHIELDING ATTENUATION and TRANSFER IMPEDENCE of DIGISAT 5 ELITE WITH DIFFERENT CONNECTORS



LAB CONNECTOR MEASURE


attenuazione schermatura

As you can see the rule is more restrictive at low frequencies
where impulsive disorders are more damaging.



The high stability and consistency of this cable is evident on all frequencies. Colored lines indicate the limits imposed by EN 50117.

impedenza trasferimento


MISURE with COMPRESSION TYPE PPC CONNECTOR


attenuazione schermatura

Values get worst..





impedenza trasferimento


MISURES WITH ''F'' SCREW  CONNECTOR


attenuazione schermatura

As you can see the rule is more restrictive at low frequencies
where impulsive disorders are more damaging.





impedenza trasferimento



THE USER SOCKET
It is the last element of the distribution system, and is usually where the cable undergoes inappropriate twists, with curves at times of 90 °. The odds that the attenuation curve form negative negatives is high. Fortunately, in the new plants, the recessed boxes are larger and this facilitates the work of the antennas, allowing the cable to be adapted with a curve more consistent with its structure.
With regard to dated implants, it is recommended to pay close attention to ensuring that the cable does not overtighten folds or is crushed inside the socket. For this purpose the most strongly recommended cables are 5 mm.



PRESA UTENTE
