Ratio Atténuations / Return Loss d'un Câble Coaxial

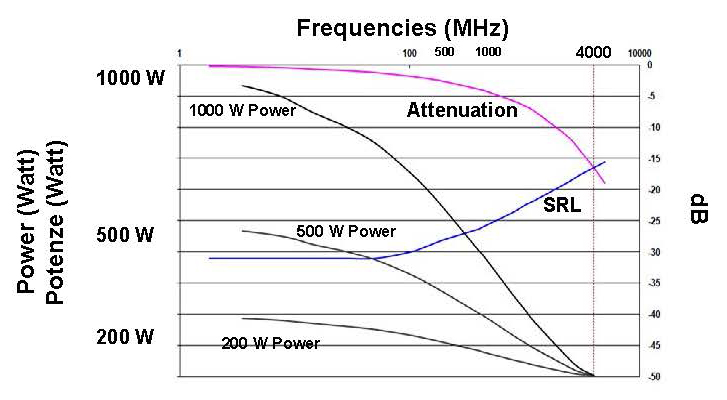

Lors de la conception d'une ligne de transmission, il est nécessaire de choisir avec soin le câble à utiliser, en fonction de la fréquence et de la distance entre l'émetteur et l'antenne. Nous supposons que l'adaptation d'impédance entre les différents composants a été traitée avec la plus grande diligence. Tout le monde sait à quel point il est important d'acheter un câble VRAIMENT à faible perte, mais tout le monde ne se rappelle pas que -3dB = ½ de la puissance disponible. Il est également important de vérifier que la différence entre la valeur de SRL et l'atténuation doit être aussi large que possible. Rapport Atténuation/SRL En fait, comme on le voit sur l'image, il est inévitable que les deux courbes se croisent. Avec l'augmentation de la fréquence, la courbe d'atténuation (A) se rapproche de plus en plus de celle des ondes réfléchies (B). Vient le point où la valeur d'atténuation en dB et celle de SRL se rencontrent. À partir de cette fréquence et au-delà, le signal de sortie sera nul, quelle que soit la valeur de la puissance d'entrée. L'exemple concerne un test sur le câble M&P-ULTRAFLEX 7, (une bobine de 35 mètres de long). Dans ces conditions le signal est réduit à zéro à la fréquence de 10 GHz (en émission uniquement). Il est clairement déconseillé d'utiliser une telle longueur de câble à cette fréquence, mais le graphique indique clairement qu'à toutes les fréquences inférieures à 4,2 GHz, la ligne de transmission fonctionne de manière excellente. L'augmentation de la longueur du câble augmente inévitablement l'atténuation de sorte que l'intersection avec la courbe SRL se produise avant (à une fréquence inférieure). Autrement, raccourcir la longueur du câble assurera une utilisation correcte à des fréquences plus élevées. Dans les graphiques suivants, nous pouvons voir comment le SRL affecte la puissance. Le graphique montre une ligne de transmission de 50 m de long, parfaitement réglée. Le câble utilisé est à nouveau M&P-BROAD-PRO 50/C. La courbe rouge est l'atténuation, la courbe bleue est le SRL. Les trois courbes noires, ce sont 3 puissances d'entrée différentes : 200, 500 et 1000 Watts. Comme dit précédemment, quelle que soit la puissance d'entrée, lorsque le SRL dB
sont équivalentes aux valeurs d'atténuation, il n'y a plus de signal de sortie. Veuillez noter que dès que la valeur SRL augmente (par exemple en raison d'une inadéquation d'impédance), la puissance de sortie s'effondre rapidement. Bien qu'un SRL (Structural Return Loss, en termes simples, atténuation sur l'onde réfléchie) optimal se situe typiquement entre -40 et -30 dB, on peut dire que jusqu'à -18 dB il n'y a pas de pertes considérables. En augmentant le SRL à des valeurs plus élevées, plus les valeurs SRL sont proches de 0, plus les effets évoluent de gênants à destructeurs. En présence de fortes SRL (valeurs dB proches de zéro), le long du câble se produiront des surtensions et des surintensités.

Étant donné une puissance alimentée à la valeur X (toute valeur exprimée en watts), la puissance de sortie réelle du câble est indiquée dans le tableau sous la forme d'un pourcentage restant.

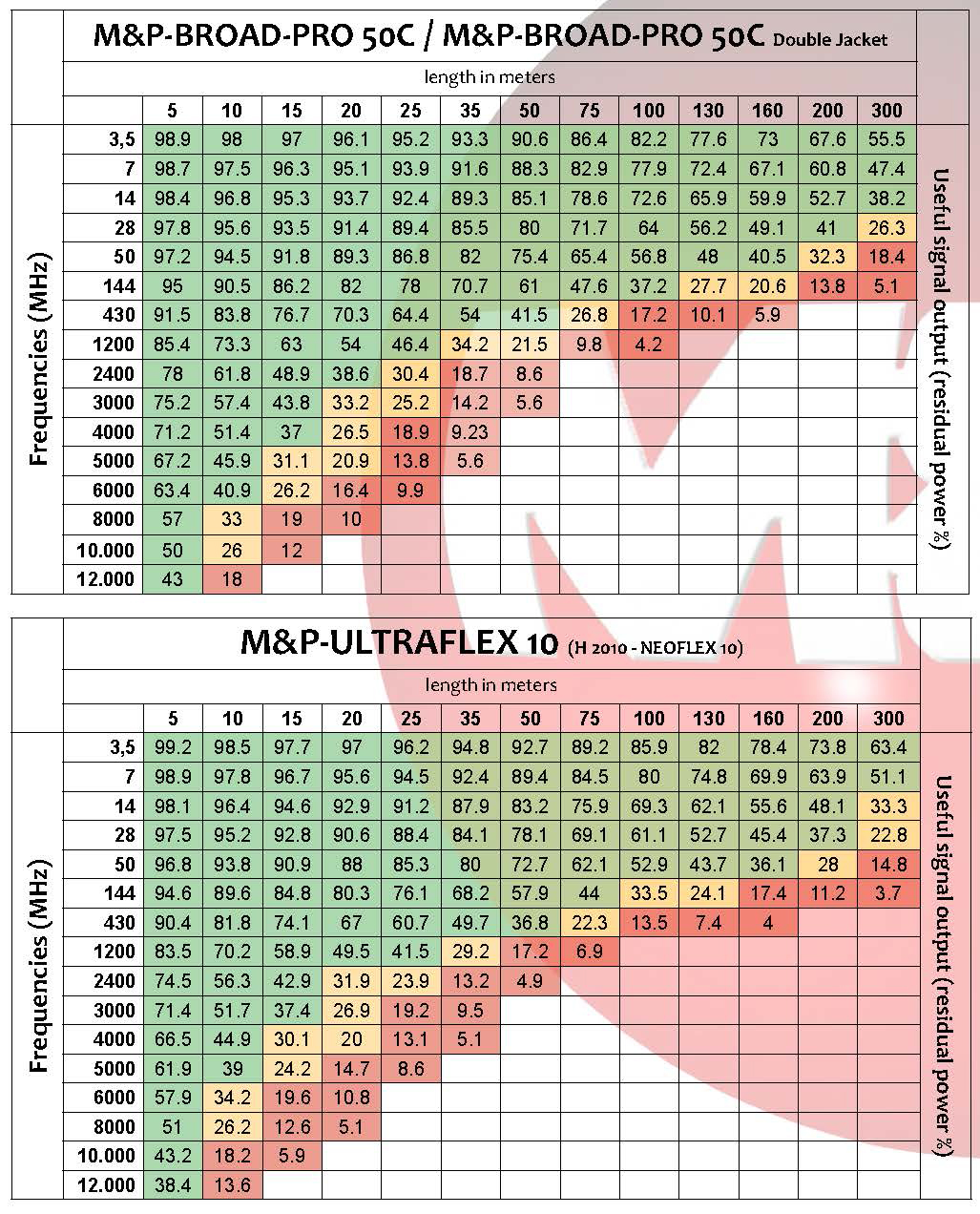

(par exemple, si on utilise un câble tel que M&P-BROAD-PRO 50/c, entrant 1000 Watts sur une longueur de 35m, à une fréquence de 144 MHz, il reste 70,7% de 1000). Pour la puissance maximale applicable, voir la tenue en puissance du câble concerné. De ces valeurs, ont déjà été déduites les valeurs SRL, typiques de chacun de nos modèles, pour les fréquences respectives.
N'OUBLIEZ PAS : Assurez-vous de faire correspondre la ligne avec précision !

Étant donné une puissance alimentée à la valeur X (toute valeur exprimée en watts), la puissance de sortie réelle du câble est indiquée dans le tableau sous la forme d'un pourcentage restant.

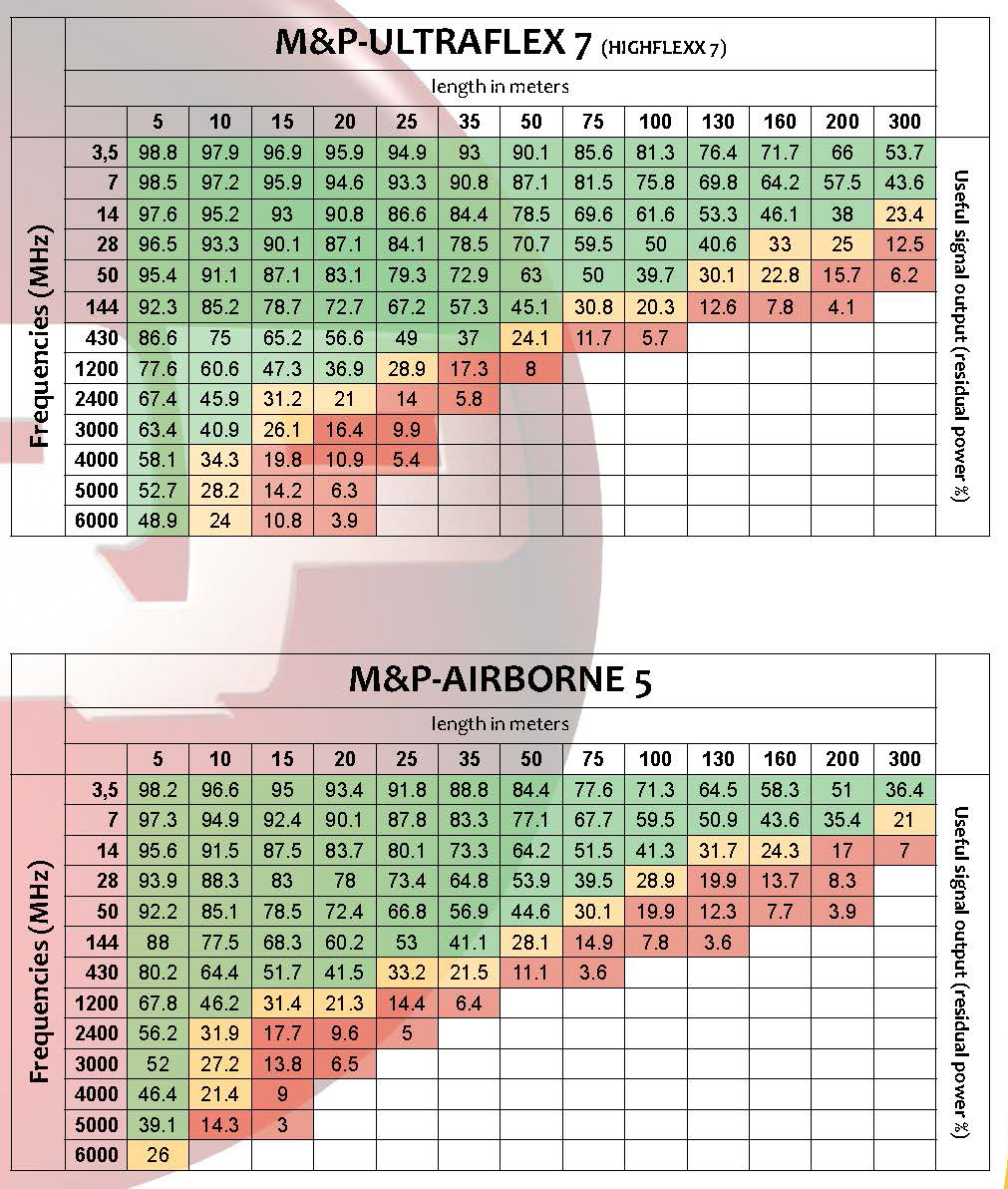

(par exemple, si on utilise un câble tel que M&P-ULTRAFLEX 7, entrant 1000 Watts sur une longueur de 35m, à une fréquence de 144 MHz, il reste 57,3% de 1000). Pour la puissance maximale applicable, voir la tenue en puissance du câble concerné. De ces valeurs, ont déjà été déduites les valeurs SRL, typiques de chacun de nos modèles, pour les fréquences respectives.
N'OUBLIEZ PAS : Assurez-vous de faire correspondre la ligne avec précision !

Étant donné une puissance alimentée à la valeur X (toute valeur exprimée en watts), la puissance de sortie réelle du câble est indiquée dans le tableau sous la forme d'un pourcentage restant.

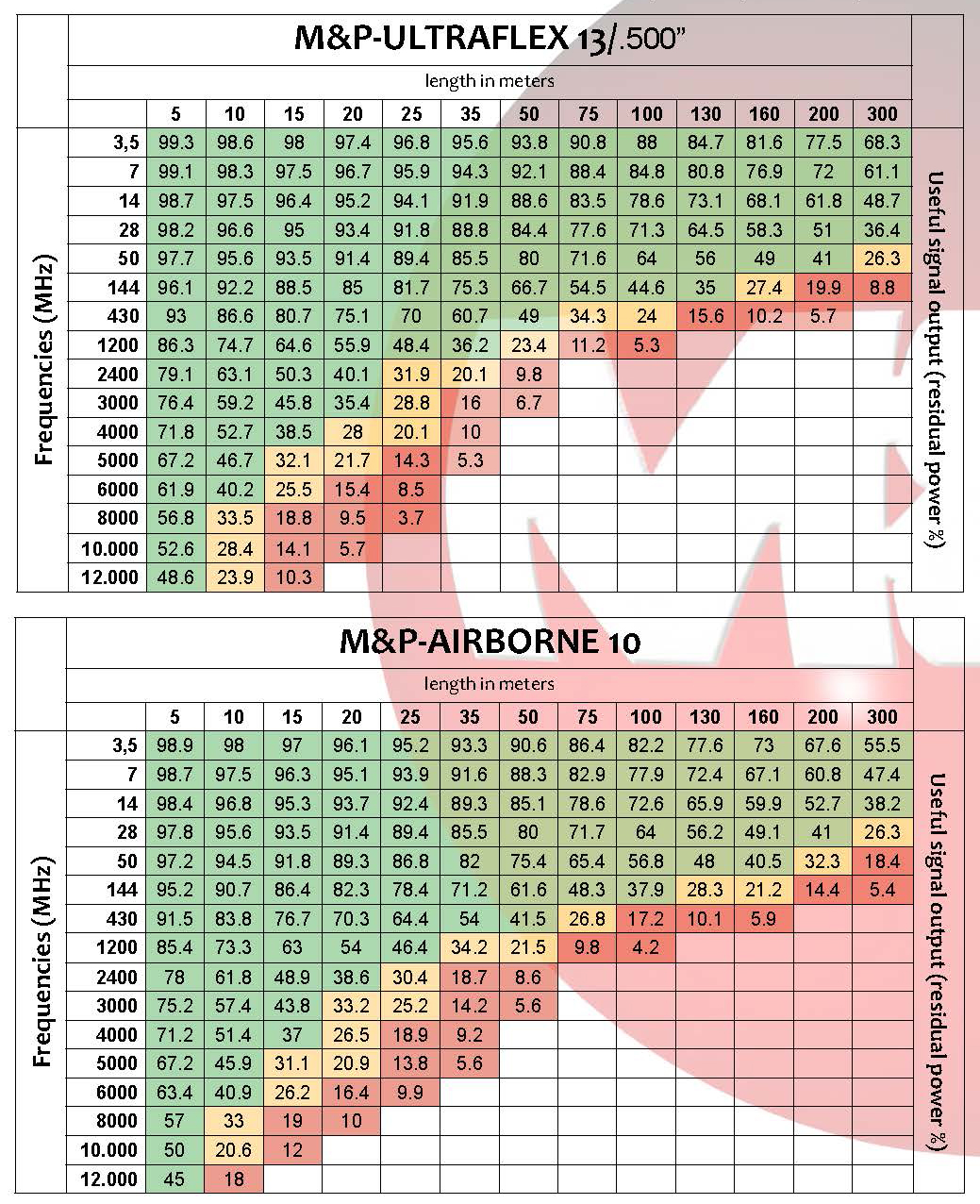

(par exemple, si on utilise un câble tel que M&P-ULTRAFLEX 13, entrant 1000 Watts sur une longueur de 35m, à une fréquence de 144 MHz, il reste 75,3% de 1000). Pour la puissance maximale applicable, voir la tenue en puissance du câble concerné. De ces valeurs, ont déjà été déduites les valeurs SRL, typiques de chacun de nos modèles, pour les fréquences respectives.
N'OUBLIEZ PAS : Assurez-vous de faire correspondre la ligne avec précision !
